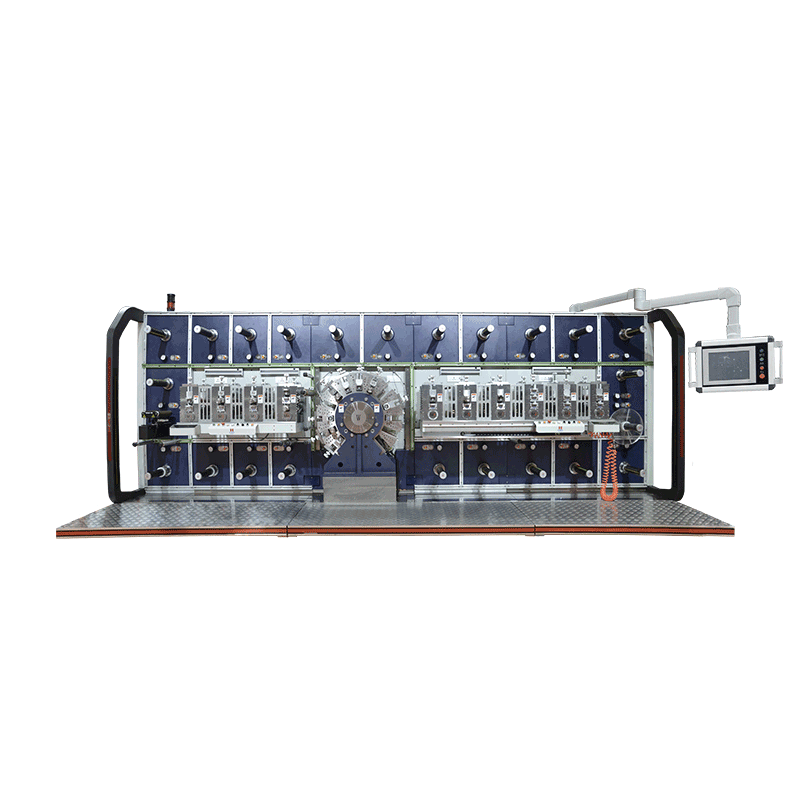

衛星模組式圓刀模切機

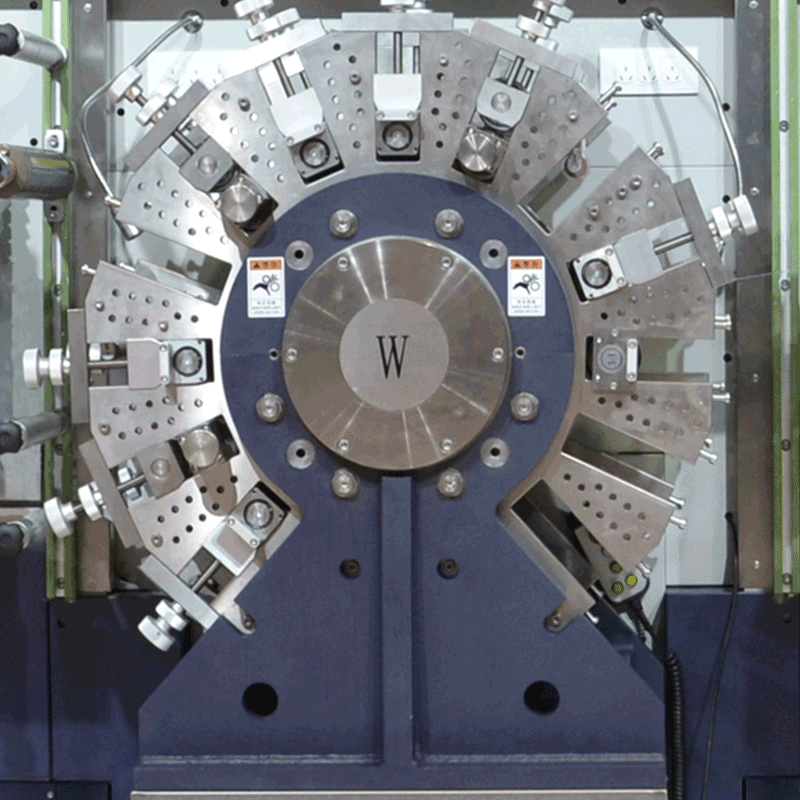

哈德勝衛星模組式圓刀模切機，同一個底軸多個刀具安裝槽，工位采用圓形設計，可以實現一底軸多模具配合，對大步距及多模具套切精度提升明顯過程穩定；模切操作簡便，精度提升，使套切尺寸和大步距產品尺寸更穩定。

在線咨詢

產品概述
配置參數

功能特點

1、工位補償：可實現單軸獨立或多軸聯動補償；

2、異步貼合：可控制工位走不同產品跳距以達到節省材料目的；

3、自動補償：用傳感器掃描Mark點，實現刀具自動補償；

4、雙主軸操作：可以實現一機兩用，同時生產兩種不同類型產品；

5、計數：可實現對產品計片數或計米數，達到設定值后可自動停機；

6、工藝保存：可儲存100個工藝；

7、氣壓監測：外部氣源氣壓過低時可自動停機并報警；

8、系統故障監測：對控制系統及伺服系統進行監控，異常時自動報警并停機。

應用領域

適用范圍：手機電腦領域、液晶顯示領域、數碼相機領域、汽車領域、鋰電池領域、半導體領域、醫療器械領域等。

項目 ltem	參數 Parameter
設備最高運行速度????? Maximum operating speed （m/min）	50
最大材料寬度 Maximum material width（mm）	250
最大卷料直徑 Maximum material diameter（mm）	450
最大卷料重量 Maximum roll material weight（KG）	10
標準工位圓刀齒數范圍 Standard station die cutter range（T）	55-200
衛星式模組工位圓刀齒數范圍 Satellite modular station die cutter range（T）	55-120
機器長寬高（約） Size LWH（mm）	66302400（含腳踏板）2400
設備重量Weight（T）	7.5
額定功率Rated power（KW）	44
額定電壓Rated voltage（V）	AC380-AC400
同步synchronous	所有工位站同步控制
工位補償Station compensation	單個工位獨立補償或多個工位聯動補償（不包括衛星式模組工位）
異步貼合asynchronous laminating	可控制多個工位同步走不同產品跳距，節省材料
自動補償（追標）Automatic compensation	用傳感器掃描MARK點實現刀具自動補償
雙主軸操作 Double main shaft operation	可實現一機兩用，同時完成兩種不同工藝
計數?Counting	可實現對產品計片數或計米數
工藝保存Process preservation	可儲存100個工藝
斷料報警Alarm	材料斷料自動報警停機
氣壓監測Air pressure monitoring	外部氣源氣壓過低時可自動報警停機
系統故障監測System error monitoring	監控系統運行狀態，異常時自動報警停機
